Le soudage manuel demeure l'une des compétences les plus répandues dans la fabrication et la réparation de produits électroniques, mais aussi l'une des plus variables. Contrairement aux procédés de refusion automatisés où les profils sont prédéfinis et les paramètres de processus rigoureusement contrôlés, le résultat du soudage manuel dépend en grande partie de l'opérateur.
Le réglage de la température, la géométrie de la panne, le temps de maintien, le choix du flux et la configuration du poste de travail sont autant d'éléments qui interagissent et qui peuvent faire toute la différence entre une soudure qui dure des décennies et une autre qui cède dès le premier cycle thermique. Avec la norme IPC-J-STD-001J, publiée en mars 2024 et qui établit désormais la norme pour les assemblages électriques et électroniques soudés, il n'a jamais existé de cadre de référence aussi clair pour une bonne soudure manuelle dans les trois catégories de produits.
Transfert de chaleur : Travaillez vite, travaillez intelligemment
Le facteur le plus important en soudure manuelle est la gestion de la chaleur, et il est paradoxal de dire que plus chaud n'est pas plus rapide. Un fer trop froid oblige l'opérateur à maintenir la soudure plus longtemps, ce qui a pour effet de chauffer le composant en continu. Les études et les observations sur le terrain montrent systématiquement qu'il est préférable d'utiliser une température de panne permettant un mouillage complet en deux secondes, puis de retirer le fer proprement.
Pour les alliages sans plomb comme le SAC305, une température de fer pratique se situe entre 330 et 360 °C, selon la taille du joint et la masse de cuivre. La brasure Sn63/Pb37 au plomb fonctionne bien entre 300 et 320 °C. Pour les composants CMS à pas fin, travailler à la limite inférieure de ces plages et laisser le flux effectuer une plus grande partie du travail de préparation réduit les risques de contraintes sur les composants et de décollement des pastilles. Pour les connecteurs de grande taille, les plans de masse épais ou les sections de cuivre épaisses, la température peut être augmentée vers la limite supérieure, mais il faut d'abord augmenter la taille de la panne. Faire passer de la chaleur à travers une petite panne conique dans une masse thermique importante est l'une des causes les plus fréquentes de temps de maintien prolongés, d'endommagement des pastilles et de soudures froides.
La géométrie de la pointe mérite une attention particulière. Une pointe biseautée ou en biseau offre une surface de contact plus importante qu'une pointe conique, permettant un meilleur transfert thermique à des températures de consigne plus basses et des temps de maintien plus courts. Le principe directeur est d'adapter la taille de la pointe à celle du joint : utiliser la plus grande pointe compatible avec la zone cible.
L'entretien de la panne est tout aussi important. Les pannes à souder modernes sont composées de plusieurs couches : un noyau en cuivre pour la conductivité, une couche de fer pour la durabilité et une surface de travail étamée pour l'humidification. Lorsque le fer est endommagé par un nettoyage abrasif ou des températures excessives supérieures à 400-450 °C, le cuivre est exposé et la panne se dégrade rapidement et de manière irrégulière. L'étamage de la panne avant et après chaque utilisation, ainsi que le nettoyage à l'éponge humide ou à la laine de laiton, préservent la surface de travail et garantissent un contact thermique constant tout au long de la session.
Construction de joints de qualité : technique et formation intermétallique
La qualité d'une soudure ne se limite pas à son aspect visuel. Sous la surface, la fiabilité de la connexion dépend de la qualité de la couche de composé intermétallique (CIM) formée à l'interface soudure-substrat. Une étude publiée dans la revue Materials a confirmé que la formation de la CIM, en particulier la couche de Cu₆Sn₅ qui se forme entre les alliages SAC et les substrats de cuivre, est contrôlée par la diffusion et fortement influencée par la température de brasage, le temps de contact et la présence d'oxydation en surface.¹ Une soudure réalisée trop rapidement à une température trop basse, ou sur une surface mal préparée, produit une couche de CIM faible ou incomplète. Une soudure réalisée avec une chaleur excessive et un temps de maintien prolongé produit une couche de CIM épaisse et fragile, susceptible de se rompre sous l'effet de cycles thermiques ou de contraintes mécaniques.
La technique correcte du soudage manuel suit une séquence précise. Chauffez simultanément la pastille et la patte du composant avec la panne du fer. Déposez la soudure sur la jonction, et non sur le fer. Laissez la soudure fondre et mouiller les deux surfaces avant de retirer le fer. Laissez la jonction refroidir sans y toucher. Tout mouvement pendant la solidification risque de créer des joints granuleux ou fissurés, même si le mouillage a été réussi.
La norme IPC-J-STD-001J définit les caractéristiques d'une soudure acceptable pour les classes 1, 2 et 3, des produits électroniques grand public aux assemblages aérospatiaux et médicaux de haute fiabilité. Pour les soudures de classe 3, le taux de remplissage minimal requis pour les joints traversants passe à 75 %, et les critères de mouillage et de concavité sont plus stricts. Il est impératif, et non nécessaire, de déterminer la classe d'un produit avant de procéder à la soudure.
Configuration du poste de travail et protection contre les décharges électrostatiques
De nombreux échecs de soudure manuelle n'ont rien à voir avec le fer à souder ou la soudure. Ils commencent au poste de travail, avant même la première soudure.
Les décharges électrostatiques (DES) demeurent une cause majeure de dommages latents aux composants électroniques. Un technicien peut être porteur de plusieurs milliers de volts de charge statique sans ressentir la moindre sensation physique, tandis que les circuits logiques CMOS peuvent être endommagés dès 250 volts et certains microprocesseurs à seulement 10 volts.² Les dommages causés par les DES sont souvent invisibles au moment de leur apparition, se manifestant par des pannes intermittentes ou une réduction de la durée de vie opérationnelle. Une protection adéquate contre les DES requiert une station de soudage mise à la terre avec une résistance pointe-terre vérifiée, un bracelet antistatique mis à la terre et testé quotidiennement, un tapis antistatique connecté à la même terre, et l'élimination de la zone de travail immédiate des matériaux générateurs d'électricité statique tels que les emballages plastiques et les textiles synthétiques.
L'aspiration des fumées est indispensable. Les fumées de flux de soudure contiennent des composés organiques volatils et des dérivés de l'acide abiétique, sensibilisants respiratoires. Une aspiration adéquate au niveau de la paillasse protège les opérateurs et est exigée par les normes ANSI et IPC pour les environnements de production.
Fiabilité garantie : Produits MG Chemicals pour le soudage manuel
MG Chemicals conçoit le kit de soudage manuel comme un système, et non comme un ensemble de produits individuels. Chaque élément, du fil à souder au flux en passant par le nettoyage après soudage, contribue à la qualité des joints et à leur fiabilité à long terme. C'est le principe de la fiabilité dès la conception : intégrer la performance au processus dès sa première étape, afin d'éviter d'avoir à corriger la qualité lors des contrôles.

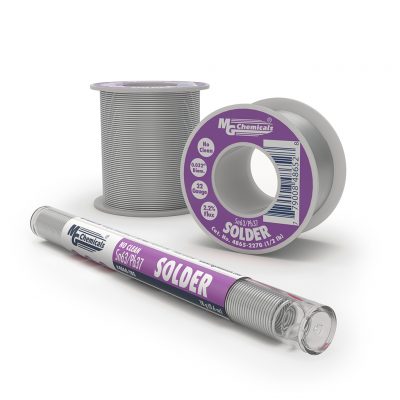

Pas de nettoyage Fil de soudure Disponible en plusieurs alliages, dont Sn63/Pb37 et SAC305, et en diamètres de fil de 0,38 à 1,57 mm (0.015 à 0.062 pouce) pour s'adapter à la taille des joints et à l'application, ce fil à flux sans nettoyage s'active à la température de brasage, favorise l'élimination des oxydes et le mouillage, et laisse un résidu minimal, non conducteur et non collant, conforme à la norme J-STD-004B. Pour les opérations de retouche et de prototypage où le nettoyage de chaque joint est impossible, sa formulation à faible résidu maintient la surface du circuit imprimé propre tout au long de la session.
Stylos à flux sans nettoyage et pâte à flux 8341 Appliquez le flux de manière ciblée sur les joints avant de les retravailler ou sur la tresse à dessouder avant utilisation de la mèche, car un flux insuffisant est l'une des causes les plus fréquentes d'une mauvaise capillarité et d'endommagement des pastilles. Le format stylo à flux permet de déposer le flux précisément là où il est nécessaire sans inonder les composants environnants.
La tresse à dessouder est disponible en plusieurs largeurs, de la tresse fine pour les petits composants CMS à la tresse large pour les connecteurs et les joints traversants. Un dessoudage efficace exige une tresse neuve, une saturation de flux adéquate et la même attention portée à la température de la panne et au temps de maintien qu'au soudage lui-même. L'arrachement d'une pastille est presque toujours dû à un temps de maintien trop long sur un joint mal fluxé, et non à un défaut de la tresse.

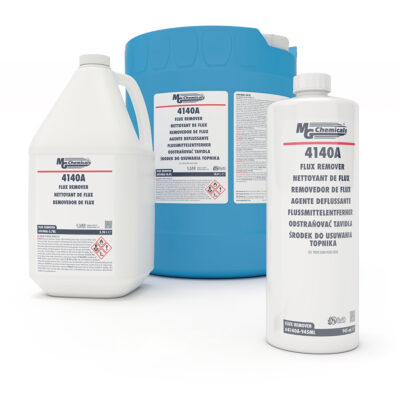

4140, 4140A et 413B flux décapants Pour finaliser le processus, utilisez l'aérosol 4140 lorsque l'élimination des résidus est nécessaire, que ce soit pour la préparation d'un revêtement conforme, l'assemblage de classe 3 haute fiabilité ou l'inspection visuelle. L'aérosol 4140 permet le nettoyage complet des cartes électroniques ; le stylo 4140A assure un traitement ciblé sur le site de réparation.

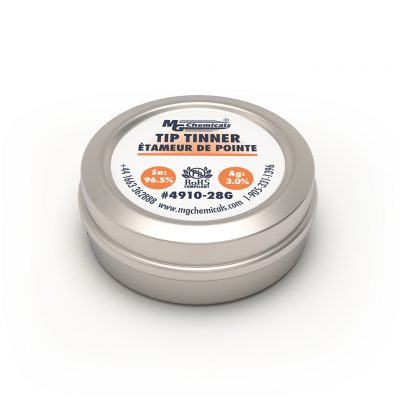

4910 Étameur de pointe L'activateur restaure les pannes de fer à souder oxydées ou légèrement endommagées, prolongeant ainsi leur durée de vie et préservant la qualité du contact thermique indispensable à un soudage manuel régulier. Utilisé en début de session ou lorsqu'une panne présente des signes de mauvaise adhérence, il élimine les oxydes de surface et rétablit la couche d'étamage sans les dommages abrasifs causés par un nettoyage mécanique.
Chaque joint est le fruit d'un choix de conception. L'alliage, le flux, la température, le temps de maintien, le nettoyage après soudure : chacun de ces éléments contribue à la fiabilité de l'assemblage ou, au contraire, la fragilise.
Notes
- Ramli, MII et al. « Formation et croissance de composés intermétalliques dans les joints de soudure sans plomb : une revue ». Materials 15(4), 1451 (2022). https://doi.org/10.3390/ma15041451
- Association EOS/ESD, Inc. « Principes fondamentaux EOS/ESD, partie 5 : Sensibilité et tests des dispositifs ». Ce document couvre les niveaux de classification du modèle du corps humain (HBM) et du modèle des dispositifs chargés (CDM), y compris les seuils de sensibilité de classe 0 inférieurs à 250 volts. https://www.esda.org/esd-overview/esd-fundamentals/part-5-device-sensitivity-and-testing/
- IPC-J-STD-001J : Exigences relatives aux assemblages électriques et électroniques soudés (mars 2024). IPC, Association des industries de l’électronique.
- IPC. IPC-A-610J : Acceptabilité des assemblages électroniques (mars 2024). IPC, Association Connecting Electronics Industries.
- Podcast Advanced Rework Technology / Reliability Matters : « Bonnes pratiques de soudage manuel et de retouche ». Produit en collaboration avec Mike Konrad. https://rework.co.uk/blog/hand-soldering-and-rework-best-practices/ (2024).
- Metcal. « Évaluation des performances des systèmes de soudage réglables : temps de montée en température, temps de maintien et récupération thermique. » https://www.metcal.com/solder-tips/evaluating-performance-for-adjustable-soldering-systems/ (2022).
