Comprendre ce qu'est une tresse à dessouder

Les concepteurs de circuits imprimés s'accordent à dire que des outils comme la tresse à dessouder sont essentiels au maintien des performances des circuits imprimés. La tresse à dessouder, aussi appelée tresse à dessouder, fonctionne comme une gomme ou un correcteur liquide : elle permet de corriger les erreurs de conception. Plus précisément, elle aide les concepteurs à remplacer les composants usés ou endommagés et permet également aux fabricants d'éliminer les ponts de soudure et les courts-circuits.

Techniques d'utilisation de la tresse à dessouder

Lors du dessoudage, il est important de maintenir le contact entre le fer à souder, le point de soudure et la tresse à dessouder. Pour un résultat optimal, nous recommandons l'utilisation d'une panne biseautée. Pensez également à retirer la tresse du point de soudure lorsque vous retirez la panne, car elle risque sinon de coller à la soudure. Replacez simplement la panne du fer à souder sur la tresse, puis retirez-la du point de soudure.

Si la soudure a du mal à remonter dans la tresse, une astuce consiste à ajouter de la soudure au niveau du joint. L'ajout de soudure élimine les oxydes de surface dus au flux supplémentaire, ce qui facilite la remontée de la soudure dans la tresse. La soudure agit également comme un pont thermique, chauffant la soudure restante pour qu'elle fonde et remonte dans la tresse.

Composants d'une tresse à dessouder

La tresse à dessouder est composée de fils de cuivre finement tressés et imprégnés de flux. Une mèche de qualité utilise de fins brins de cuivre. Ces brins s'entrelacent facilement en un tressage serré, assurant un meilleur transfert de chaleur et une capillarité optimale. Grâce à leur conductivité thermique élevée, les brins de cuivre de la tresse contribuent à transmettre la chaleur à la soudure, la maintenant ainsi liquide.

La température idéale du fer à souder dépend du type de soudure à retirer. Pour la plupart des utilisateurs, 315 °C convient à de nombreux types de soudure. Ajustez la température du fer à souder pour optimiser la fusion de la soudure tout en évitant d'endommager le circuit imprimé.

La plupart des tresses à dessouder sont pré-enduites de flux. Généralement, ce flux suffit à permettre à la soudure liquide de s'écouler à travers la tresse. Dans certains cas, il est toutefois utile d'ajouter du flux à la tresse en la trempant simplement dedans. Le flux ajouté facilite l'élimination des oxydes de surface, ce qui favorise la circulation de la soudure liquide.

Types de tresses à dessouder

Le type de flux ajouté à la tresse à dessouder est ce qui la définit principalement. Ces flux sont les mêmes que ceux utilisés pour le fil ou la pâte à souder : flux de colophane, flux sans nettoyage et flux à base de résine. Il existe également des tresses à dessouder sans flux. Dans ce cas, l'ajout de flux est indispensable pour que la soudure adhère.

Emballage de mèche à dessouder

De nombreuses tresses à dessouder sont vendues en bobines antistatiques. La mention « antistatique » ne concerne pas la tresse elle-même, mais l'emballage plastique. Ces bobines n'accumulent pas d'électricité statique, réduisant ainsi le risque de décharges électrostatiques lors du soudage, susceptibles d'endommager les composants électroniques.

La tresse à dessouder existe en différentes longueurs et largeurs. Lors du choix de la tresse, sélectionnez une largeur correspondant au mieux à celle de la zone à dessouder. La longueur de la tresse détermine la quantité de soudure que vous pouvez retirer avec un seul rouleau. Coupez simplement la tresse lorsqu'elle est saturée de soudure afin qu'elle continue à la retirer.

Une fois la soudure retirée, le composant se démonte et se remplace facilement. MG Chemicals propose une gamme de tresses à dessouder adaptées à vos besoins. Nos tresses sont disponibles avec différents types de flux, y compris sans nettoyage, et en plusieurs tailles.

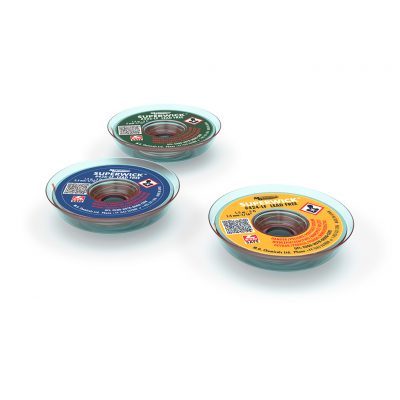

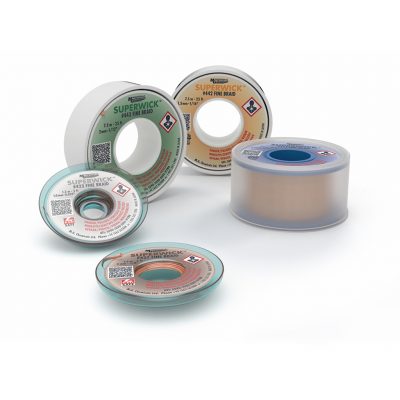

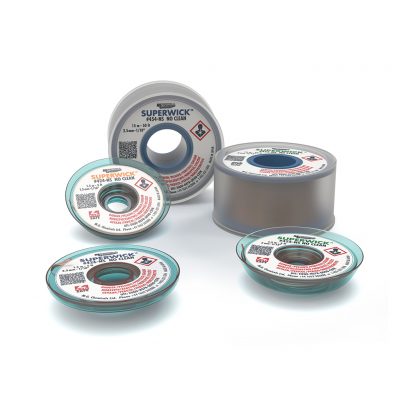

Tableau 1 : Comparaison des tresses de dessoudage MG Chemicals
